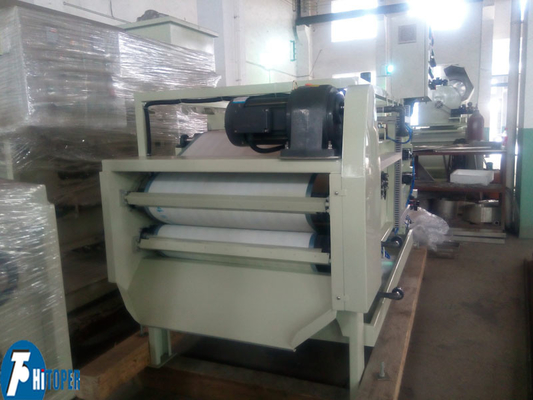

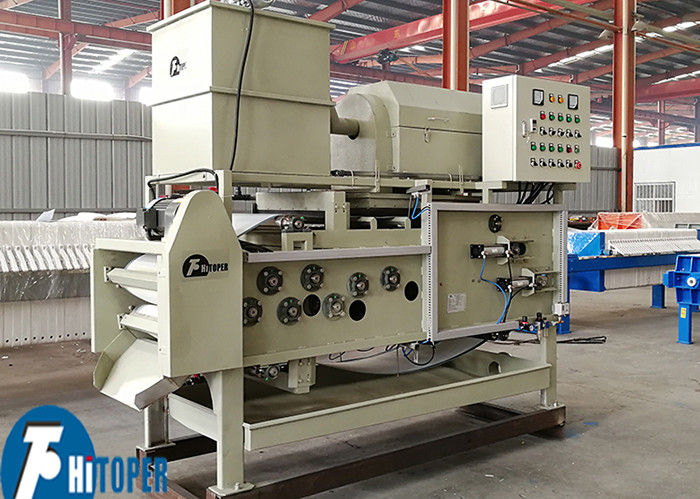

อุตสาหกรรมพิมพ์และสี เครื่องกดกรองเข็มขัดสําหรับการกําจัดน้ําท่วมด้วยความกว้างเข็มขัดกรอง 500 มม

เครื่องกดกรองเข็มขัดอัตโนมัติเต็ม 500 มม กดกรองเข็มขัดความกว้าง

DY ซีรี่ย์ belt filter press เป็นสถาบันวิจัยแห่งชาติที่มีการนําเข้าเทคโนโลยีที่ก้าวหน้าต่างประเทศใช้กันอย่างแพร่หลายในการบําบัดน้ําเสียในเมือง, สาขาเคมี, การชําระน้ํามัน, โลหะ, กระดาษ,หนัง, อาหาร, การซักถ่านหิน, การพิมพ์และการสีอุตสาหกรรม, การกําจัดน้ําท่วมประสิทธิภาพสูง, การบํารุงรักษาง่าย, เป็นที่เหมาะสมสําหรับอุปกรณ์ dewatering sludge.

เครื่องกรองกรองเข็มขัดประกอบด้วยส่วนใหญ่คืออุปกรณ์ขับเคลื่อน, กรอบ, เครื่องกรองกลม, เข็มขัดกรองบน, เข็มขัดกรองล่าง, เครื่องกรองเข็มขัดกรองกด, เครื่องกรองกรองล้างเข็มขัด,อุปกรณ์การชาร์จระบบควบคุมอากาศ และระบบควบคุมไฟฟ้า

1 กรอบ: กรอบกรองกรองเข็มขัดสกรองส่วนใหญ่ใช้เพื่อรองรับและติดตั้งระบบม้วนสกรีนและส่วนประกอบอื่น ๆ

2 ระบบม้วนปัด: ประกอบด้วยม้วนที่มีเส้นผ่าตัดจัดเรียงตามลําดับจากขนาดใหญ่ไปยังขนาดเล็ก. sludge ถือโดยเข็มกรองด้านบนและด้านล่างเมื่อมันผ่านผ่านหมุนสื่อในลําดับ, การปรับเปลี่ยนความดันจากขนาดเล็กไปยังขนาดใหญ่ถูกสร้างขึ้นภายใต้ความดันของสายกรอง

3 อุปกรณ์ล้างน้ําจากบริเวณแรงโน้มถ่วง: ประกอบโดยหลักๆด้วยกองเข็มแรงโน้มถ่วงและกระดุม. วัสดุที่ระบายน้ําจะกําจัดน้ําจํานวนมากในบริเวณแรงโน้มถ่วง และความไหลของน้ําจะแย่,ซึ่งสร้างสภาพให้เกิดการขาดน้ําจากการดึงออก

4 อุปกรณ์กําจัดน้ําในโซนทรงเหรียญ: The wedge-shaped zone formed by the upper and lower filter belts exerts a pressing force on the clamped material and performs pre-pressure dehydration to meet the requirements for the liquid content and fluidity of the material in the squeeze dewatering section.

5 แผ่นกรอง: เป็นองค์ประกอบหลักของกรองบีลท์เพรส แผ่นกรองเป็นส่วนแข็งและเหลวของ sludge ถูกแยกออกด้านบนและด้านล่าง แผ่นกรองด้านล่างเป็นสื่อกรองเข็มขัดกรองด้านบนและด้านล่างถูกกระชับเพื่อเลี่ยงการกด. รอลเลอร์เพื่อได้รับแรงกดที่จําเป็นในการกําจัดความชื้นของวัสดุ

6 อุปกรณ์ปรับเข็มขัดกรอง: มันประกอบด้วยส่วนประกอบประกอบ: กระปุกอากาศ, ปรับความดันกลับสัญญาณม้วน และระบบไฟฟ้าบทบาทของมันคือการปรับการเบี่ยงเบนของสายกรองที่เกิดจากเหตุผลต่าง ๆ เช่น ความดันสายกรองที่ไม่เท่าเทียมกัน, ความผิดพลาดในการติดตั้งม้วน, การให้อาหารที่ไม่เท่าเทียมกัน เป็นต้น, โดยการรับประกันความต่อเนื่องและความมั่นคงของกรองเข็มขัด.

7. อุปกรณ์ทําความสะอาดเข็มขัดกรอง: ประกอบด้วยเครื่องฉีด, กล่องติดต่อน้ําทําความสะอาดและฝาปิดทําความสะอาด. เมื่อเข็มขัดกรองเดิน, มันผ่านผ่านอุปกรณ์ทําความสะอาดอย่างต่อเนื่อง,และได้รับผลกระทบจากน้ํากดดันที่ฉีดจากน้ําอาบน้ําพร้อมแล้ว

8อุปกรณ์ยืดสายกรอง: มันประกอบด้วยกระบอกยืดยืดยืดยืดยืดยืดยืดยืดยืดยืดยืดยืดยืดยืดยืดยืดยืดยืดยืดยืดยืดยืดยืดยืดยืดยืดยืดยืดยืดยืดยืดยืดยืดยืดยืดยืดยืดยืดยืดยืดบทบาทของมันคือการเข้มข้นสายกรองและให้เงื่อนไขความเข้มข้นที่จําเป็นสําหรับการผลิตแรงกดของพรัส dewateringรายละเอียดนี้สามารถได้รับโดยการปรับความดันอากาศของกระบอกความดันของระบบความดันอากาศ

9 อุปกรณ์ลดน้ํา: มันประกอบด้วยแผ่นสกร็อปเปอร์, ตัวถือมีด, รอลเลอร์ลดน้ํา, ฯลฯ ฟังก์ชันของมันคือการเปลือกเค้กกรองที่ขาดน้ําและสายกรองเพื่อบรรลุเป้าหมายของการลดน้ํา

10 อุปกรณ์การส่ง: มันประกอบด้วยมอเตอร์, เครื่องลด, กลไกการส่งเกียร์, ฯลฯและสามารถปรับความเร็วของเครื่องลดเพื่อตอบสนองความต้องการของความเร็วสายกรอบที่แตกต่างกันในกระบวนการ.

11 ระบบลม: ระบบนี้ประกอบด้วยแหล่งพลังงาน (ถังเก็บก๊าซ, มอเตอร์, ปั๊มอากาศ, ฯลฯ) ส่วนประกอบการดําเนินงาน (กลอง)และส่วนประกอบการควบคุมแบบปนูเมติก (รวมถึงรีเลีความดัน), แวลล์ควบคุมความดันและแวลล์ควบคุมทิศทาง)อัตราการไหลและทิศทางเพื่อให้แน่ใจว่า เครื่องขับเคลื่อนอากาศความดันมีแรงผลักและความเร็วที่แน่นอน, และทํางานตามปกติตามขั้นตอนที่กําหนดไว้ล่วงหน้า เป็นแหล่งพลังงานในการชะลอและปรับเข็มขัดกรอง

ประกอบของส่วน:

1. กรอบ

2. อุปกรณ์กระจายสลัม

3ช่องรับของเหลวด้านบน

4ระบบกล่องการขาดน้ํา

5. ระบบกลมดึง

6อุปกรณ์กด

7ช่องกลางรับของเหลว

8อุปกรณ์ซักผ้า

9รอลเลอร์ปรับด้านบน

10. เข็มขัดกรองด้านบน

11. เครื่องขีดขีดบน

12. เครื่องขีดข่วนด้านล่าง

13เครื่องขับเคลื่อน

14. เข็มขัดกรองล่าง

15กลมปรับด้านล่าง

16ช่องรับของเหลว

ปริมาตรการทางเทคนิคของ เครื่องกดกรองเข็มขัด:

เครื่องกดกรองเข็มขัด การใช้สับประจํา:
