| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | TOPER |
| ได้รับการรับรอง: | CE |
| หมายเลขรุ่น: | BY30/630-25 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | USD14500/SET |
| รายละเอียดการบรรจุ: | ส่งออกแพคเกจไม้มาตรฐาน |
| เวลาการส่งมอบ: | 30 วันทำการหลังจากได้รับการชำระเงิน |
| เงื่อนไขการชำระเงิน: | L / C, T / T, D / A, D / P, Wester N Union |
| สามารถในการผลิต: | 50 ชุดต่อเดือนสำหรับเครื่องกรองเหล็กหล่อนี้ |
| พื้นที่กรอง: | 30 ตร.ม | ขนาดแผ่นกรอง: | 630X630mm |
|---|---|---|---|
| ปริมาตรห้องกรอง: | 452L | แผ่นกรองและหมายเลขหมายเลข: | 37 ชิ้น |
| หมายเลขเฟรม: | 38 ชิ้น | แรงดันในการกรอง: | 0.6MPa |
| กำลังมอเตอร์: | 2.2KW | คุณสมบัติหลัก: | ทนอุณหภูมิสูงถึง 350C. |
| การก่อสร้าง: | เหล็กหล่อ. | น้ำหนัก: | 5,000กก |
| ประเภทแผ่น: | ประเภทแผ่นและเฟรม | การทำงาน: | การแยกของแข็งและของเหลว |
| แรงดันไฟฟ้า: | 380V / 220V / 400-450V / กำหนดเอง | สภาพ: | ใหม่ |

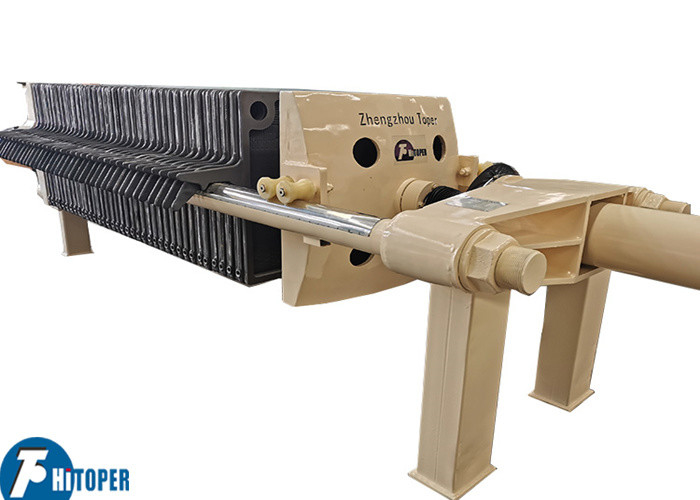

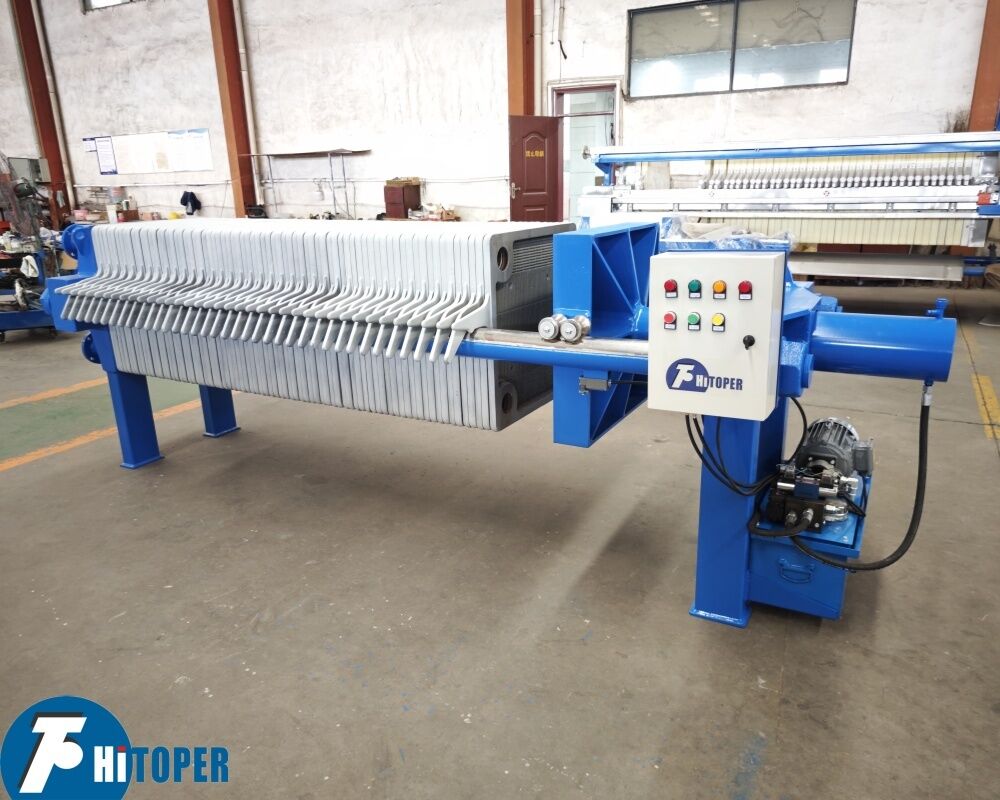

เครื่องกรองแบบเพลทและเฟรมเหล็กหล่อทนแรงดันสูงและอุณหภูมิสูงสำหรับอุตสาหกรรมน้ำมัน
1. บทนำโดยย่อ:
ตามชื่อ เครื่องกรองแบบเพลทและเฟรมทำจากเหล็กหล่อคุณภาพสูงและเหมาะสำหรับการกรองวัสดุที่มีอุณหภูมิสูง ประกอบด้วยห้องที่ออกแบบในแนวนอนหลายห้องเรียงกันเป็นแถว ห้องเหล่านี้ประกอบด้วยแผ่นกรองที่ซ้อนกัน โดยแต่ละแผ่นมีผ้ากรองหรือวัสดุกรองอื่นที่เหมาะสม โดยทั่วไปแล้ว แผ่นกรองจะถูกบีบอัดด้วยล้อหมุนหรือระบบไฮดรอลิกไฟฟ้า และผ้ากรองจะใช้เป็นปะเก็นระหว่างห้องแต่ละห้อง
เครื่องกรองแบบเพลทและเฟรมเหล็กหล่อมีทั้งแบบแมนนวลและอัตโนมัติ เนื่องจากแผ่นกรองเหล็กหล่อมีน้ำหนักมาก เราขอแนะนำเครื่องกรองแบบเพลทและเฟรมเหล็กหล่ออัตโนมัติหากขนาดของแผ่นกรองเกิน 630 มม. ได้รับการยอมรับในหลากหลายสาขาสำหรับความแข็งแรงสูง ความน่าเชื่อถือ และอายุการใช้งานที่ยาวนาน
2. หลักการทำงาน:
ใช้ผ้ากรองทั้งสองด้านของความแตกต่างของแรงดัน บังคับให้ผลิตภัณฑ์ผ่านผ้ากรองในน้ำส่วนใหญ่ ไหลออกนอกตัวเครื่อง และวัสดุจะถูกกักไว้ในเค้กกรองที่ก่อตัวขึ้นภายในเพื่อให้ได้การกรอง เนื่องจากผ้ากรองทั้งสองด้านของกระบวนการมีความแตกต่างของแรงดันค่อนข้างมาก และปรับปรุงอัตราการกรอง ลดปริมาณความชื้นของเค้กกรอง และใช้ผ้ากรองพิเศษ ทำให้ได้น้ำกรองที่ใสบริสุทธิ์เช่นนี้ ประสิทธิภาพการกรองดีกว่าการกรองแบบสุญญากาศมาก
3. คุณสมบัติของเครื่องกรองแบบเพลทและเฟรมเหล็กหล่อ

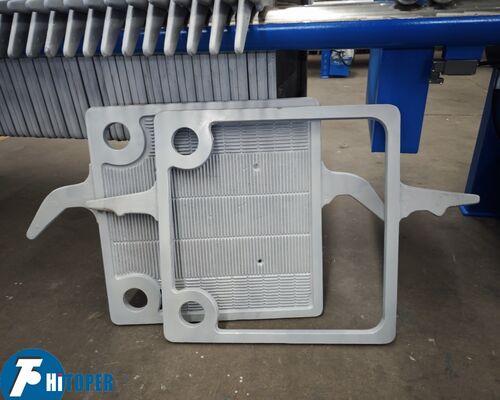

1. แผ่นกรองของเครื่องกรองแบบเพลทและเฟรมทำจากเหล็กหล่อ เครื่องกรองแบบเพลทและเฟรม/เครื่องกรองน้ำมันสามารถทนต่ออุณหภูมิสูงและแรงดันสูง อายุการใช้งานยาวนาน
2. คานหลักของเครื่องกรองแบบเพลทและเฟรมทำจากเหล็กคาร์บอนคุณภาพสูงพร้อมการพ่นทราย ไม่เสียรูปง่าย มีความแข็งแรงสูงและทนต่อการกัดกร่อน
3. วิธีการบีบอัดของเครื่องกรองแบบเพลทและเฟรมเป็นแบบไฮดรอลิก ใช้งานง่าย ประหยัดแรงงาน
4. โครงสร้างเรียบง่าย ประสิทธิภาพการกรองดี เปลี่ยนผ้ากรองง่าย ใช้งานง่าย
5. ความต้องการด้านบริการและการบำรุงรักษาต่ำ
4. การใช้งานเครื่องกรองแบบเพลทและเฟรมเหล็กหล่อ:
การแปรรูปสารเข้มข้น, แร่ธาตุอุตสาหกรรม, การแปรรูปโลหะ, การแปรรูปทางเคมี, อุตสาหกรรมอาหารและยา, การกู้คืนน้ำมันเสีย, ฯลฯ
5. ข้อมูลทางเทคนิคของเครื่องกรองแบบเพลทและเฟรมเหล็กหล่อนี้
| ประเภท | พื้นที่กรอง (ตร.ม.) |
แผ่นกรอง ขนาด (มม.) |
เค้ก ความหนา (มม.) |
ปริมาตรห้อง (ลิตร) | จำนวนแผ่น (ชิ้น) |
เฟรม จำนวน (ชิ้น) |
แรงดัน การกรอง (Mpa) |
น้ำหนัก (กก.) |
ขนาด (มม.) ย*ก*ส |
| BQ1/320-25 | 1 | 320 x 320 | 25 | 13 | 4 | 5 | 1.0 | 380 | 1150×760×650 |
| BQ2/320-25 | 2 | 25 | 9 | 10 | 500 | 1390×760×650 | |||
| BQ3/320-25 | 3 | 38 | 14 | 15 | 620 | 1750×760×650 | |||
| BQ4/450-25 | 4 | 450 x 450 | 25 | 51 | 9 | 10 | 0.8 | 1060 | 1780×760×650 |
| BQ6/450-25 | 6 | 76 | 14 | 15 | 1160 | 2055×870×880 | |||
| BQ8/450-25 | 8 | 102 | 19 | 20 | 1360 | 235×870×880 | |||
| BQ12/450-25 | 12 | 152 | 29 | 30 | 1530 | 2785×870×880 | |||
| BQ16/450-25 | 16 | 203 | 39 | 40 | 1760 | 3305×870×880 | |||
| XQ4/450-25 | 4 | 450 x 450 | 25 | 51 | 9 | 1.0 | 960 | 1900×870×880 | |
| XQ6/450-25 | 6 | 76 | 14 | 1140 | 2030×870×880 | ||||
| XQ8/450-25 | 8 | 102 | 19 | 1460 | 2280×870×880 | ||||
| XQ12/450-25 | 12 | 152 | 29 | 1960 | 2780×870×880 | ||||
| XQ16/450-25 | 16 | 203 | 39 | 2460 | 3280×870×880 | ||||
| BQ20/630-25 | 20 | 630 x630 | 25 | 298 | 24 | 25 | 0.6 | 3300 | 2750×1150×1100 |
| BQ30/630-25 | 30 | 452 | 37 | 38 | 4500 | 3220×1150×1100 | |||
| BQ40/630-25 | 40 | 295 | 49 | 50 | 5600 | 3870×1150×1100 | |||
| BY20/630-25 | 20 | 298 | 24 | 25 | 3700 | 2960×1150×1100 | |||
| BY30/630-25 | 30 | 452 | 37 | 38 | 5000 | 3610×1150×1100 | |||
| BY40/630-25 | 40 | 595 | 49 | 50 | 6100 | 4210×1150×1100 | |||
| XQ20/630-25 | 20 | 25 | 248 | 24 | 0.8 | 3400 | 2600×1100×1100 | ||
| XQ30/630-25 | 30 | 377 | 37 | 4700 | 3250×1100×1100 | ||||
| XQ40/630-25 | 40 | 496 | 49 | 5900 | 3900×1100×1100 | ||||
| XY20/630-25 | 20 | 248 | 24 | 3800 | 2950×1100×1100 | ||||
| XY30/630-25 | 30 | 377 | 37 | 5200 | 3580×1100×1100 | ||||
| XY40/630-25 | 40 | 496 | 49 | 6400 | 4180×1100×1100 |

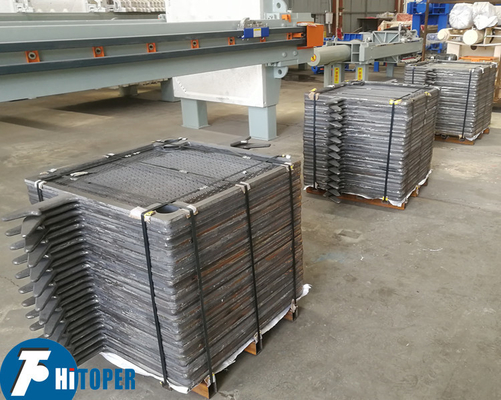

การบรรจุและการจัดส่ง
บรรจุภัณฑ์ที่เชื่อถือได้และรวดเร็ว และวิธีการขนส่งที่หลากหลายเพื่อให้แน่ใจว่าคุณจะได้รับสินค้าตรงเวลาและปลอดภัย
ซีรีส์เครื่องกรอง:
เครื่องกรองแบบเพลทและเฟรมสามารถแบ่งออกเป็นประเภทเพลทและเฟรม และใช้สำหรับการแยกของแข็งและของเหลวของสารแขวนลอยต่างๆ ในการกรองแรงดันแบบไม่ต่อเนื่อง แผ่นกรองจะถูกบีบอัดด้วยอุปกรณ์บีบอัด และของเหลวแขวนลอยจะถูกปั๊มเข้าไปในห้องกรอง อนุภาคของแข็งจะถูกแยกผ่านผ้ากรอง ผลิตภัณฑ์มีโครงสร้างเรียบง่ายแต่มีประสิทธิภาพในการแยกที่ดี ใช้งานสะดวก และใช้งานได้อย่างกว้างขวางในอุตสาหกรรมเหมืองแร่ โลหะวิทยา ปิโตรเลียม เคมีภัณฑ์ ยา สิ่งทอ การพิมพ์และย้อมสี การผลิตกระดาษ อาหาร เครื่องดื่มแอลกอฮอล์ เกลืออนินทรีย์ การล้างถ่านหิน สีย้อม และการบำบัดน้ำเสีย
วิธีการสั่งซื้อเครื่องกรองแบบเพลทและเฟรม:
1. เลือกรุ่น วัสดุแผ่นและเฟรม โหมดการบีบอัด และรูปแบบการกรอง โดยพิจารณาจากคำแนะนำและพารามิเตอร์ของเครื่องกรองแบบเพลทและเฟรม
2. ตามผลิตภัณฑ์ของคุณ ให้เลือกระบบไหลเปิดและไหลปิด แบบล้างได้หรือไม่ล้างได้ และระบุเงื่อนไขในสัญญา
3. หน่วยนี้จัดส่งโดยไม่มีปั๊ม หากต้องการสั่งซื้อหน่วยพร้อมปั๊ม ให้ระบุในสัญญา
4. บริษัทของเราสามารถจัดหารุ่นที่ไม่ได้มาตรฐานเพื่อตอบสนองความต้องการพิเศษของคุณ
