| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | TOPER |
| ได้รับการรับรอง: | CE |
| หมายเลขรุ่น: | DY1000 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | สามารถต่อรองได้ |
| รายละเอียดการบรรจุ: | ภาชนะมาตรฐาน |
| เวลาการส่งมอบ: | ประมาณ 30 วันทำการหลังจากได้รับการชำระเงินแล้ว |
| เงื่อนไขการชำระเงิน: | L / C, T / T, D / A, D / P, Wester N Union |
| สามารถในการผลิต: | 10 ชุดต่อเดือนสำหรับเครื่องกรองสายพานนี้ |
| ความกว้างของตัวกรอง: | 1,000มม | ความจุ: | 8-12m3/h |
|---|---|---|---|
| ปริมาณแห้ง: | 150-300kg/h | ปริมาณความชื้น: | 63-84.5% |
| กำลังมอเตอร์: | 1.5kw | มิติอ้างอิง: | 4250*1880*2100 มม. |
| น้ำหนัก: | 2920 กิโลกรัม | แอปพลิเคชัน: | หนังกระดาษการพิมพ์และการย้อมสี |
| ประเภทการให้อาหาร: | การให้อาหารแบบปั๊ม | ประเภทการดำเนินงาน: | ทำงานอัตโนมัติอย่างต่อเนื่อง |
| ประเภทการปลดปล่อย: | อัตโนมัติ | การทำงาน: | การคายน้ำความหนาและความเข้มข้น |

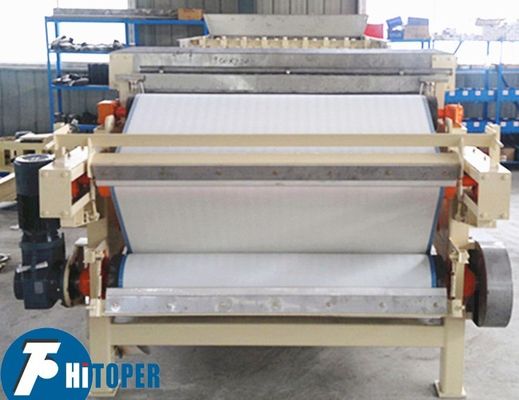

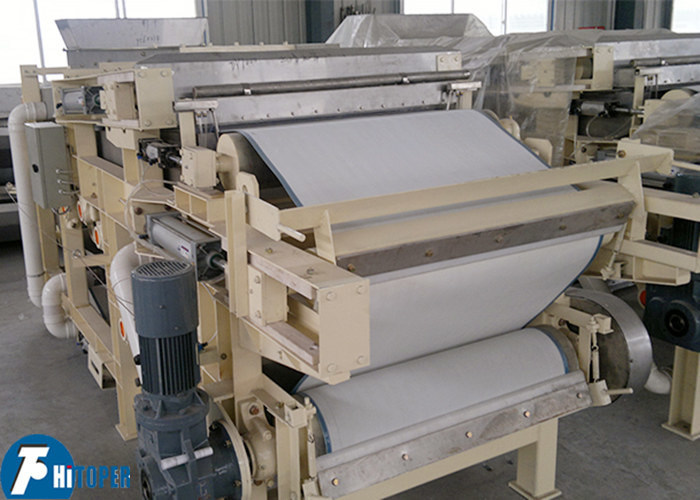

เครื่องกดตัวกรองสายพานความจุสูงพร้อมสายพานขนาด 1000 มม. สำหรับบำบัดน้ำเสียในอุตสาหกรรมเคมี
เครื่องกดตัวกรองสายพาน DY ประกอบด้วยเครื่องขับ, เครื่องกระจายตะกอน, สายพานกรอง, อุปกรณ์ปรับความตึง, เครื่องปรับอัตโนมัติ, เครื่องล้างสายพานกรอง, ที่ขูดตะกอน, การคายน้ำด้วยแรงโน้มถ่วง, การคายน้ำแบบลิ่ม, การคายน้ำแบบบีบอัด และโครงเครื่อง เป็นต้น
กระบวนการกรองคือตะกอนหลังจากการบำบัดด้วยการตกตะกอนจะเข้าสู่เครื่องกระจายตะกอนเพื่อทำการคายน้ำด้วยแรงโน้มถ่วงซึ่งใช้เวลานานพอสมควรกับการเคลื่อนที่ในแนวนอนและช่วงที่ค่อยๆ ลาดขึ้น จากนั้นตะกอนที่กรองแล้วจะเคลื่อนที่ไปกับสายพานกรองและภายใต้แรงโน้มถ่วง น้ำอิสระจะถูกแยกออกจากวัสดุตกตะกอน น้ำส่วนใหญ่จะถูกกำจัดออกจากตะกอน ทำให้ตะกอนแทบจะสูญเสียความคล่องตัว จากนั้นเข้าสู่การคายน้ำแบบลิ่ม ช่องว่างในการคายน้ำแบบลิ่มมีขนาดตั้งแต่เล็กไปใหญ่ จากนั้นสายพานกรองทั้งสองจะประกบกันเพื่อทำให้ตะกอนที่อยู่ระหว่างสายพานทั้งสองได้รับแรงกดที่ค่อยๆ เพิ่มขึ้น เพื่อให้น้ำถูกปล่อยออกมาบ่อยๆ ในขั้นตอนนี้ ตะกอนได้สูญเสียความคล่องตัวซึ่งเป็นการเตรียมพร้อมสำหรับขั้นตอนการคายน้ำแบบบีบอัดในขั้นตอนต่อไป
เส้นผ่านศูนย์กลางของลูกกลิ้งบีบอัดจะเรียงลำดับจากขนาดเล็กไปใหญ่ แต่แรงกดบนตะกอนจะค่อยๆ เพิ่มขึ้น ตะกอนจะถูกบีบอัดและตัดผ่านลูกกลิ้งบีบอัดแบบ S หลายชั้นเพื่อให้น้ำอิ่มตัวถูกคายน้ำออกจากตะกอน ซึ่งเป็นการสิ้นสุดกระบวนการกำจัดน้ำออกจากตะกอน เมื่อสายพานกรองผ่านอุปกรณ์ปล่อย ตะกอนเค้กจะถูกขูดออกจากสายพานกรองด้วยที่ขูด สายพานกรองด้านบนและด้านล่างจะถูกล้าง จากนั้นจะกลับไปสู่การคายน้ำด้วยแรงโน้มถ่วงเพื่อดำเนินการรอบการกำจัดน้ำออกจากตะกอนครั้งต่อไป
ส่วนประกอบของชิ้นส่วน:
1. โครงเครื่อง
2. อุปกรณ์กระจายตะกอน
3. ถาดรองรับของเหลวด้านบน
4. ระบบลูกกลิ้งคายน้ำ
5. ระบบลูกกลิ้งบีบอัด
6. อุปกรณ์ปรับความตึง
7. ถาดรองรับของเหลวตรงกลาง
8. อุปกรณ์ล้าง
9. ลูกกลิ้งปรับด้านบน
10. สายพานกรองด้านบน
11. ที่ขูดตะกอนด้านบน
12. ที่ขูดตะกอนด้านล่าง
13. อุปกรณ์ขับเคลื่อน
14. สายพานกรองด้านล่าง
15. ลูกกลิ้งปรับด้านล่าง
16. ถาดรองรับของเหลวด้านล่าง
หมายเหตุ:
1. เครื่องทำงานได้อย่างราบรื่น, ไม่มีการสั่นสะเทือน
2. น้ำหนักบรรทุกสูงสุดคือ 1.6 เท่าของน้ำหนักเครื่อง ความหนาของชั้นคอนกรีต, การเสริมเหล็กของฐานรากคอนกรีตจะถูกกำหนดโดยผู้ใช้
3. นอกเหนือจากด้านที่ติดกับสายพานลำเลียง, อีกสามด้านจะอยู่ห่างจากเครื่องประมาณ 1 เมตร
4. การสร้างถังเก็บน้ำมีไว้เพื่อรวบรวมน้ำ, ซึ่งผู้ใช้เป็นผู้กำหนดเช่นกัน
5. หน่วยเป็น มม.
พารามิเตอร์ทางเทคนิคของเครื่องกดตัวกรองสายพาน:
|
ประเภท |
DY750 | DY1000 | DY1500 | DY2000 | DY2500 | DY3000 | ||
| ความกว้างตัวกรอง(มม.) | 750 | 1000 | 1500 | 2000 | 2500 | 3000 | ||
|
ความเข้มข้นของตะกอนที่ป้อน (s.s.1.5~2.5%) |
6～9 | 8～12 | 12～18 | 16～24 | 20～30 | 28～38 | ||
| ปริมาตรแห้ง(กก./ชม.) | 110～225 | 150～300 | 225～450 | 300～600 | 375～750 | 420～950 | ||
| ปริมาณความชื้น(%) | 63～84.5 | 63～84.5 | 63～84.5 | 63～84.5 | 63～84.5 | 63～84.5 | ||
| กำลังมอเตอร์(HP) | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 | ||
|
ขนาดอ้างอิง (มม.) |
L | 4250 | 4250 | 4250 | 4250 | 4250 | 4250 | |
| W | 1630 | 1880 | 2380 | 2920 | 3420 | 3920 | ||
| H | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | ||
| น้ำหนัก(กก.) | 2570 | 2920 | 3590 | 4490 | 5520 | 6220 | ||
